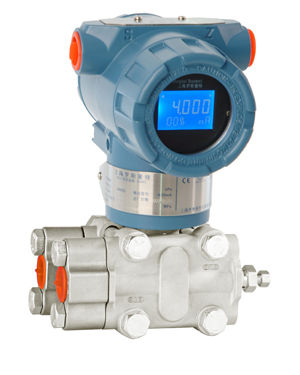

ZY-3351DP差壓變送器

產品特點：

ZY-3351DP差壓變送器是測量變送器兩端壓力之差的變送器，輸出標準信號(如 4~20mA、0~5V)。差壓變送器與一般的壓力變送器不同的是它們均有2個壓力接口，差壓變送器一般分為正壓端和負壓端，一般情況下，差壓變送器正壓端的壓力應大於負壓段壓力才能測量。

產品應用：用於測量液體、氣體或蒸汽的液位、流量和壓力，然後將其轉變成4~20mA DC信號輸出。

在線谘詢訂購熱線：0517---86891833

一.產品概述
ZY-3351DP電容式差壓變送器
3351係列智能電容式變送器(以下簡稱智能變送器)是以微處理器為核心的壓力儀表，它在傳統的1151電容式變送器的結構上增加了通訊和其它。用268、275通訊器或采用HART協議的其它主機可在控製室、變送器現場或在同一控製回路的任何地方同它進行雙向通訊(讀、寫數據和診斷)。

二.主要特點
3351係列智能電容式變送器除了一般電容式變送器的固有特點外，還具有如下特點：
·智能電子部件僅由一塊組成。
·量程比15：1或10：1。
·0-0.6－0-42000KPa。
·就地按鍵調整量程和零點。
·可更新現存的TY-1151(包括1151)各種模擬式變送器為智能儀表。
·符合HART協議，可用HART通訊器268、275與本智能表進行雙向通訊而不中斷輸出信號。
·在采用HART協議的分散控製係統中同主機進行雙向通訊。
·具有自診斷和遠傳診斷功能。
·帶有EEPROM，不怕斷電丟失數據。

三.工作原理
被測介質的兩種壓力通入高、低兩壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。測量膜片與兩側絕緣片上的電極各組成一個電容器。當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。壓力變送器和正壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控製變送器的工作。另外，它進行傳感器線性化。重置測量範圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。
本微處理器中有16字節程序的RAM，並有三個16位計數器，其中之一執行A /D轉換。轉換器把微處理器來的並經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。數字通信線路為變送器提供一個與外部設備(如275型智能通信器或采用HART協議的控製係統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，並通過回路傳送所需信息。通信的類型為移頻鍵控FS技術並依據BeII202標準。
以差動電容為檢測原理組成電容式變送器，輸入壓力分別為0～40KPa，
0～250KPa等。使用對象：液體、氣體和蒸氣。

四.產品選型
3	0-1～6KPa
4	0-6～40KPa
5	0-40～200KPa
6	0-0.16～1MPa
7	0-0.4～2.5MPa
8	0-1.6～10MPa
	代號	功能
	E	普通模擬型(輸出:4～20mA)
	G	常規智能型(輸出:4～20mA)
	S	標準智能型(輸出:4～20mA帶HART總線協議)
		代號	結構材料
			法蘭接頭		排氣/排液閥	隔離膜片	灌充液體
		22	316不鏽鋼		316不鏽鋼	316不鏽鋼	矽油
		23	316不鏽鋼		316不鏽鋼	哈氏C-276
		24	316不鏽鋼		316不鏽鋼	蒙乃爾
		25	316不鏽鋼		316不鏽鋼	鉭
			代號	靜壓MPa
			B	4
			C	10
				代號	精度
				Q1	0.2%FS
				Q2	0.5%FS
					代號	電氣連接頭
					L1	M20X1.5內螺紋
					L2	1/2NPT內螺紋
						代號	附加選項
						M1	0～100%線性指示表頭
						M3	數字顯示表頭
						B1	2″管裝彎支架
						B2	牆裝/板裝彎支架
						B3	2″管裝平支架
						D0	泄放閥在壓力室中部
						D1	側麵泄放閥在壓力室上部
						D2	側麵泄放閥在壓力室下部
						C0	1/2″錐管內螺紋接頭
						C1	1/2″引壓接頭及後部焊接引壓管φ14（供貨時含C0）
						C2	丁字形螺紋接頭M20X1.5
						d	隔爆型EXd ⅡCT5
						I	本安型EXiaⅡ CT6
