一.適用範圍
     ZY-SGBJY-111 智能閃光報警儀與各種有電壓開關或無電壓接點開關的控製檢測儀表配合使用，當過程中的參數超上限值，智能閃光報警儀發出聲光報警信號，並輸出報警接點，以引起操作人員注意，並采取措施。

二.功能特點
    八路輸入信號，對應八個高亮度數碼管或發光模塊分別顯示各通道的當前狀態
測試功能由外部接點開關或麵板按鍵啟動
消音功能由外部接點開關或麵板按鍵控製

三.主要技術指標

輸入信號：無電壓開關接點或電壓信號 ，電壓輸入允許範圍為4-24VDC
顯示方式： 八個0.8英寸高亮度數碼管或發光模塊分別顯示各通道的當前狀態
報警輸出：1個繼電器報警輸出，觸點容量為 AC220V/3A
通訊輸出：接口方式--隔離串行雙向通訊接口RS485/RS422/RS232/Modem
波特率--300～9600bps內部自由設定
電 源：開關電源 85～265VAC 功耗4W以下

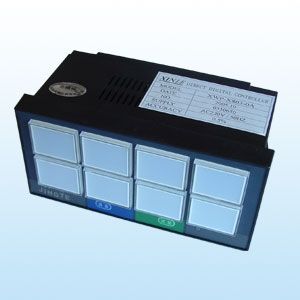

四：產品按鍵功能 SET--複位鍵 ▲---測試鍵 ▼---報警輸出清除鍵 CLR---消音鍵 五：儀表外形圖  外形尺寸:寬×高×深 160×80×125mm 開孔尺寸：152+0。7×76+0。7

●端子接線圖 無電壓開關接點輸入 電壓信號輸入
