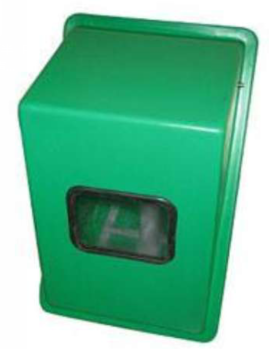

變送器儀表箱吸取了國內各類產品的優點改進設計而成。其中保溫箱所采用的發熱元件為自限溫電加熱板，具有箱內加熱均勻、表麵不會出現過熱現象、無啟動電流、無自控溫電熱帶的功率衰退而出現箱內不熱的現象、安裝快捷、維修簡單、使用壽命長等特點。可廣泛用於電站、石油、化工、冶金、輕紡、國防工業等係統的儀表保護。

產品規格、結構和技術參數1、變送器儀表箱規格型號
 規格寬×高×深
 600×1200×600
 1000×1200×600
 600×1600×600
 1200×1600×600
 1200×1800×600

變送器儀表箱的結構特點：
    1.箱體用冷軋鋼板彎製焊接而成，亦可按用戶要求用不鏽鋼板製造。箱頂蓋為單方向坡式，水不會滲入箱內，箱門用高質量的密封條密封，能防雨防塵。箱體為防濺密封型，可按用戶要求達到IP54-IP65的防護級別。
    2.箱體內六麵有25～30mm厚的阻燃型保溫層，該材料具有導熱係數小，容量小、阻燃、無毒、防水性好和耐腐蝕等優點。表麵用鍍鋅板或鋁板做保護層。箱體的保溫結構具有施工簡捷、耐用和保溫性好的特點。

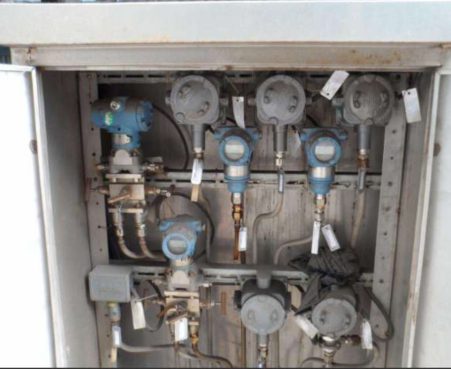

    3.變速器安裝在箱體內可自由調整高度水平鍍鋅架上。左、右、上、下坐標為可借助箱體立柱角鋼上長形孔調整，安裝方便。
    4.引入箱內的導壓管可從箱後側安裝方孔穿入，然後用穿管板密封，穿管板上末用之敲落孔，用密封膠泥密封。
    5.箱內頂有照明燈，有行程開關控製，門開燈亮，門閉燈滅，檢修十分方便。
    6.箱門上有LED數顯表，顯示箱內的溫度，便於操作員檢修箱內保溫情況。
    7.電纜可從箱地或箱側引入，電纜接頭規格由設計或用戶決定。
    8.保溫箱內側有電器部件安裝用的導軌，供入箱電纜聯接繼電器、開關等固定用。
    9.箱體內外表麵噴塑處理，顏色由用戶決定。
    10.如果保溫箱內加熱元件采用防爆型柔性加熱板，配套使用防爆型接線盒等附件，從而構成整體防爆，可以應用於工廠一區、二區等防爆場合。

變送器儀表箱的技術指標
  額定電壓：220V、YC＋10%
  額定頻率：～50HZ
  工作環境溫度-25～55℃
  相對濕度：5～95%
  工作電流：10Y
  絕緣電阻：﹥20MΩ
  防爆等級：eⅡT3
  防護等級：IP54-65

安裝與使用
    1、儀表保溫、保護箱應垂直安裝，箱子地腳與腳螺栓連接或焊接，亦可根據現場情況由用戶自定。
    2、安裝變送器時，先拆下箱子後壁的導壓管進箱板（也可按照用戶要求側壁進箱），然後根據導壓管的數量打孔，穿入密封圈和導壓管後重新裝好穿管板。
    3、在柔性矽橡膠加熱板投入使用時，首先將配電箱電源開關合上，然後逐個電路依次供電，操作工應隨時測定各路的電流值，並作記錄。

訂貨須知
    1、設計院或用戶可按儀表數量選用不同規格的儀表保溫（保護）箱，並標明變送器和端子排數量。應注明箱體顏色(不注時由製造廠選定)。必要時需提供100×50×1mm尺寸的色澤樣板。
    2、為確保保溫（保護）箱的使用效果，訂貨時要注明：
 型號、數量、使用地名、地點，該處的環境zui低溫度、風速、溫度等氣象資料。箱內要求保持溫度範圍。
    3、可根據用戶特殊要求設計和非標準的儀表保溫（保護）箱類。
