一.產品結構原理

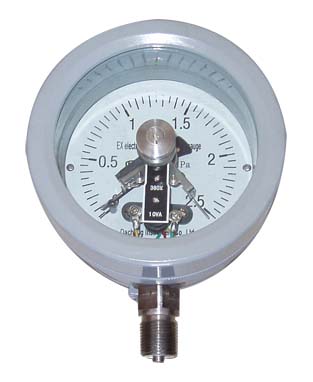

   YTX-160-B防爆電接點壓力表由隔爆外殼、測量係統、電接點組、調節裝置和出線盒等組成。該壓力表的隔爆外殼具有良好的隔爆性能，因此防爆電接點壓力表對在正常工作過程中由於火花或電弧的影響，除了能承受殼體內部的爆炸性氣體混合物在一旦引起爆炸時產生的爆炸壓力外，並能有效地阻止由此產生的熱能向外順利傳播，而隻能在殼體內部沿著隔爆接合麵的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到爆炸性氣體混合物的燃點溫度以下，故不會導致傳爆。
    防爆電接點壓力表的工作原理是基於檢測元件(測量係統中的彈簧管)的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作(閉合或斷開)以使控壓係統中的電路得以接通或斷開，從而實現自動控製報警和現場指示的目的。

二.主要技術指標
精確度等級：1.5
標度範圍：0～0.16；0~0.25；0～0.4；0～0.6；0～1；0～1.6；0~2.5；0～4；0～6；0～10；0～16；0～25；0～40；0~60；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1~0.9；-0.1～1.5；-0.1～2.4MPa
控製方式：上、下限緩行接點開關
高工作電壓：DC 220V或AC 380V；
觸頭功率：10VA
工作位置：垂直安裝
使用環境條件：-10～50℃，相對濕度不大於80％，且爆炸性混合物應屬於ⅡB級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
溫度影響：示值不大於0.4％/10℃，設定點不大於0.6％/10℃(使用溫度偏離20±5℃)。
絕緣強度：50Hz正弦交流電2000V曆時一分鍾
重量：6kg

三.基本參數

注：隔爆接合麵的有效長度和間隙寬度的範例可參見隔爆外殼結構示意圖。

注：防爆電接點壓力表的觀察窗的材質其抗衝擊強度不小於4J。觀察窗一旦損壞，則不準使用。
