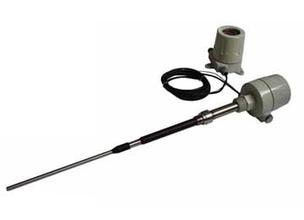

ZY-SPDN-LWJ射頻導納料位儀
產品特點:
射頻導納料位儀由傳感器和控製儀表組成,傳感器中的脈衝卡可以把物位變化轉換為脈衝信號送給控製儀表,控製儀表經運算處理後轉換為工程量顯示出來,從而實現了物位的連續測量。由於采用了射頻導納檢測技術,提高了可靠性並使安裝調試變得非常簡便。
產品應用:廣泛應用於石化、食品、冶金、電力、 礦業、水利、製藥等領域。
.jpg)
一、射頻導納物位計概述
ZY-SPDN-LWJ 射頻導納物位計是與美國三雄公司合作的物位儀表。儀表采用射頻導納測量原理進行物位的測量,其屏蔽技術,解決了由於探頭掛料及工況溫度、壓力變化而引起的漂移及誤動作,儀表工作穩定、可靠。
URF型射頻導納物位計由探頭、電子單元、防護外殼組成,可采用整體或分體安裝。具有靈敏度高、穩定性好、不受掛料影響的顯著特點,可用於各種液體、漿體、固體顆粒或粉料的限位控製,其輸出為雙刀雙擲繼電器觸點信號。
二、ZY-SPDN-LWJ 射頻導納物位計產品特點
免維護:無機械磨損件,不需定期維護或更換
防掛料:電路中屏蔽技術的設計,使儀表忽略探頭掛料的影響,無需定期清潔或重複標定
應用廣泛:可測量液體、漿體、固體顆粒及粉末
安裝簡便:可通過罐上的螺紋口或法蘭進行安裝,可選擇整體或分體安裝方式,調試簡單方便
三、ZY-SPDN-LWJ 射頻導納物位計技術參數
供電電源:AC 185V~256V 2W或DC 15V~30V 2W
輸出:雙刀雙擲繼電器開關信號(可現場設定高位動作或低位動作)
觸點容量:AC 220V 5A無感,3A有感
靈敏度:0.3PF
重複性:導電物料1.6mm,絕緣物料50mm
負載電阻:中心端到地150Ω,中心端到屏蔽500Ω,屏蔽端到地150Ω
環境溫度:-40℃~80℃
探頭材料:1Cr18Ni9Ti
探頭長度:500mm(標準)
分體式電纜:單芯雙屏蔽電纜,長度5米(標準),zui長可達50米
過程連接:3/4NPT螺紋安裝(標準),或選用法蘭安裝
外殼防護:符合IP65防護標準
防爆等級:ExdⅡBT4
工作溫度及工作壓力:(注:特殊型,可特製)
四.選型
| 型 譜 | 說 明 | ||||||||
| ZY-SPDN-LWJ | □□□□□□□□ | 射頻導納物位計 | |||||||
| 係列號 | A |
| 經濟型 | ||||||
| B |
| 智能型 | |||||||
| 供電方式 |
| 1 |
| AC 220V | |||||
|
| 2 |
| DC 24V | ||||||
| 電子單元型式 |
| 1 |
| 一體式 | |||||
| 2 |
| 分體式 | |||||||
| 安裝方式 |
| 1 |
| 螺紋式 | |||||
| 2 |
| 法蘭式 | |||||||
| 延時選擇 |
| 1 |
| 無延時 | |||||
| 2 |
| 有延時 | |||||||
| 探頭型式 |
| 1 |
| 常規型 | |||||
| 2 |
| 特殊型 | |||||||
| 防爆型式 |
| N |
| 不防爆 | |||||
| B |
| ExdⅡBT4 | |||||||
| 插入深度 |
|
| mm | ||||||
| 型 譜 | 說 明 | ||||||||
| ZY-SPDN-LWJ | □□□□□□□□ | 射頻導納物位計 | |||||||
| 係列號 | A |
| 經濟型 | ||||||
| B |
| 智能型 | |||||||
| 供電方式 |
| 1 |
| AC 220V | |||||
|
| 2 |
| DC 24V | ||||||
| 電子單元型式 |
| 1 |
| 一體式 | |||||
| 2 |
| 分體式 | |||||||
| 安裝方式 |
| 1 |
| 螺紋式 | |||||
| 2 |
| 法蘭式 | |||||||
| 延時選擇 |
| 1 |
| 無延時 | |||||
| 2 |
| 有延時 | |||||||
| 探頭型式 |
| 1 |
| 常規型 | |||||
| 2 |
| 特殊型 | |||||||
| 防爆型式 |
| N |
| 不防爆 | |||||
| B |
| ExdⅡBT4 | |||||||
| 插入深度 |
|
| m | ||||||
