一.產品概述

ZY-PZ 噴嘴流量計有悠久的曆史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，豐富的設計製造和應用經驗。標準化程度高，可不必進行實流標定。標準孔板有可靠的實驗數據和完善的國際、國家標準。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用zui廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的60%-70%之間。它在石油、化工、礦冶、鋼鐵、電力、水利、造紙、製藥、食品和化纖等許多行業中被廣泛使用。    噴嘴流量計 一體式安裝由智能顯示儀（多參差變送器）和噴嘴裝置一道組成噴嘴流量計。它自帶有高品質的差壓傳感器、壓力傳感器，熱電阻溫度傳感器。AW2003-型智能顯示儀（多 參差變送器）不僅在差壓傳感器量程範圍自動適應，而且各種補償係數如：流出係數C、流 束膨張係數ε等均進行在線計算，實現了擴大量程的同時保證計量的精度。 采用大屏幕LCD同屏顯示累積流量、瞬時流量、瞬時壓力、瞬時溫度值，不用人工切換。4-20mA兩線製瞬時流量輸出。分本安型防爆產品及普通型產品兩大類。 分體式安裝由獨立的噴嘴裝置、差壓、壓力、溫度變送器、流量計算儀、截止閥等部份組合而成。各部份之間的連接組合由用戶自己完成。 噴嘴流量變送器由噴嘴流量傳感器和差壓變送器組成，輸出代表差壓信號大小的4-20mA電信號，流量計算及溫度、壓力補償由用戶另外配置完成。有分體式安裝和一體式安裝兩種結構。 一體式安裝是產品出廠時己將差壓變送器與噴嘴連接成一體，用戶購買一體式噴嘴後，使用時不需再連接引壓管。但必需配接相應的流量計算器、壓力變送器和溫度變送器。 分體式噴嘴流量變送器由獨立的噴嘴流量傳感器和差壓變送器組成。噴嘴流量傳感器和差壓變送器之間的引壓管連接由用戶自己完成。

二.分類編輯

• ·適用介質；特別適合高溫高壓蒸汽和水、也可用於各種氣體、液體
  ·公稱口徑：DN50—500mm （DN>500亦可設計、）
  ·工作壓力：≦42MPa
  ·工作溫度：-50℃ — 650℃
  ·取壓方式：角接（單獨環室、法蘭環室一體或直接鑽孔）取壓
  ·噴嘴安裝方式：法蘭（直接鑽孔兼取壓件）、緊固件夾持式
  法蘭、環室、緊固件夾持式
  夾持件（兼取壓件）焊接式
  ·執行標準:IS05167; GB/T2624
  ·精確度:符合標準：±1.0 %
  ·材質：法蘭或夾持件：按介質溫度可選碳鋼、合金鋼；不鏽鋼等
  噴 嘴:不鏽鋼304; 316等
  (2) 長 徑 噴嘴
  ·適用介質；特別適合高溫高壓蒸汽和水、也可用於各種氣體、液體
  ·公稱口徑：DN50—630mm
  ·工作壓力：≦42MPa
  ·工作溫度：-50℃ - 650℃
  ·取壓方式：徑距（D-D/2)取壓
  ·噴嘴件安裝方式：配帶並焊接上、下遊管段再按徑距（D-D/2)設置取壓孔·
  ·執行標準：IS05167; GB/T2624
  ·精確度：符合標準：±2.0 %
  ·材質：上、下遊管段按介質溫度可選碳鋼、合金鋼；不鏽鋼等
  噴 嘴；不鏽鋼304; 316等

三.結構形式編輯

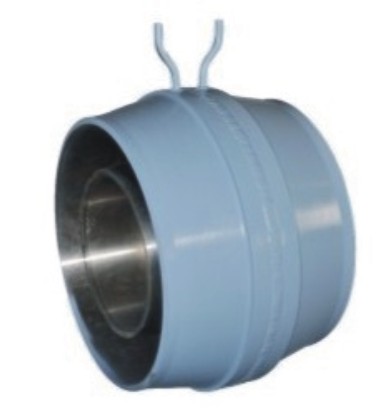

 長徑噴嘴

·標準噴嘴由垂直於軸線的入口平麵部分A、圓弧形曲麵B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上遊取壓口采用角接取壓，下遊取壓口可按角接取壓設置，也可設置於較遠下遊處。噴嘴總長度
·當0.30≤β≤2/3時，噴嘴長度=0.6041d
·當2/3≤β≤0.80時，噴嘴長度={0.4041+（0.75/β-0.25/β2-0.5225）0.5}d
·ISA 1932噴嘴（圖4.4） 上遊麵由垂直於軸的平麵、廓形為圓周的兩段弧線所確定的收縮段、圓筒形喉部和凹槽組成的噴嘴。ISA 1932噴嘴的取壓方式僅角接取壓一種。

·長徑噴嘴（圖4.5） 上遊麵由垂直於軸的平麵、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。長徑噴嘴的取壓方式僅D-D/2取壓一種。
