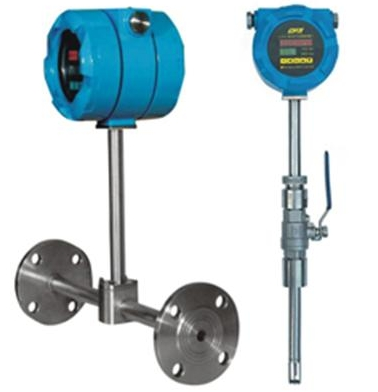

ZY-RS熱式氣體質量流量計
產品特點：
熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。一個是速度傳感器RH，一個是測量氣體溫度變化的溫度傳感器RMG。當這兩個RTD置於被測氣體中時，其中傳感器RH被加熱，另一個傳感器RMG用於感應被測氣體溫度。隨著氣體流速的增加，氣流帶走更多熱量，傳感器RH的溫度下降。
產品應用：壓縮空氣測量； 氧氣、氮氣、氫氣、氯氣及多組分氣體測量； 天然氣、液化氣、火炬氣等氣體流量測量； 電廠高爐的一次風、二次風流量測量； 礦井下通風或排風係統流量測量、瓦斯抽放監控和計量；高爐煤氣測量、煙道氣測量； 沼氣、水處理中的曝氣和氯氣測量；汽車尾氣測量。
.jpg)
一.產品概述
ZY-RS係列熱式氣體質量流量計是利用熱傳導原理測量流體流量的儀表，該儀表采用恒溫差法對氣體質量流量進行準確測量。
熱式氣體質量流量計具有體積小，數字化程度高，安裝方便，測量準確等優點。
一、產品的技術優勢：
1、專有流量數據模型算法；模糊理論控製溫度、濕度算法；
2、高性能智能微處理器及模數、數模轉換芯片；
3、寬量程比1000：1；大口徑，低流速，壓損可忽略；
4、直接測量質量流量，無須溫壓補償；
5、低流速測量非常靈敏；
6、設計、選型方便，安裝、使用簡便；
7、適合各類單一或混合氣體流量測量。
二、產品特點：
1、采用穩定性高的鉑RTD傳感器
2、采用享有專有技術”平衡結構封裝”,介質溫度自補償
3、專有算法,可實現高線性、高重複性、高精度
4、量程比寬1000:1,可據用戶要求可拓展
5、可實現大管徑小流量測量，zui小流量可測低至零,分辨率0.001m/s
6、無可動部件、振動影響可忽略
7、直管段要求不高1-2D
8、與介質的溫度、壓力無關
9、專有高溫算法，介質溫度可達+510℃，
10、采用高濕算法，實現高精度測量
11、對流量信號鍵入12點動態修正，內置10點修正
12、在線動態校正電流/電壓輸出
13、對粉塵等小顆粒不敏感
14、在線不斷流裝卸，維護方便
三、應用場合：
1、公用工程---電﹑氣﹑ 水處理的監控
管道的氣體；通用係統；沼氣；煤氣；天然氣；液化氣；鍋爐預熱空氣
2、石油與天然氣工業
能量交換；填井氣回收； 燃氣計量；氣體質量分析；泄漏氣測試；天然氣測量；火炬氣的監控
3、電力行業
燃料係統中氣體分配過程中的氣體測量；鍋爐及輔助係統中各種氣體的測量；燃氣爐中氣體測量；氫氣測量；電廠高爐的一次風、二次風的測量
4、化學行業
煙氣循環監測；采樣係統中氣體流量計量；引風機的氣體流量計量；化肥廠氨氣測量 ；電池工廠各種氣體流量測量
5、冶金行業
鋼鐵廠加氣測量；煉鐵廠高爐煤氣的測量；焦化廠焦爐煤氣的測量；軋鋼廠加熱爐燃氣（高爐煤氣、焦化煤氣、天然氣等）的測量控製；熱處理淬火爐等的氫、氧、氮等氣體的控製
6、紙漿與造紙行業
廢水處理係統中氣體的測量；煙道流量監控；鍋爐回收二次/三次空氣；鍋爐的燃氣和空氣送風測量
7、食品及醫藥行業
加工操作中新鮮空氣的加入；啤酒廠中的二氧化碳處理；瓶子消毒器中的熱空氣的流量；熱氧化過程中氣體流量測量；通風係統；鍋爐進氣﹑廢氣﹑過程控製
8、環保
沼氣利用過程中的氣體測量；氯氣處理過程中氯氣氣體測量；汙水處理過程中曝氣池的氣體測量；煙筒煙道排氣監測SO2和NOX的排量
9、其他行業
工廠壓縮空氣測量；煤粉燃燒過程粉/氣配比控製燃料；水泥工業豎式磨粉機排放熱氣流量控製
四、性能指標：
1、測量範圍：0.5—100Nm/s （20℃，101.33KPa）
2、準確度: ±1%的讀數 ±0.5%滿量程
3、量程比：通常100：1（取決於標定流量的範圍）
4、管徑範圍: 15mm～6000mm
5、應用範圍: 適合各類單一或混合氣體。含塵、含沙、含濕氣、各種腐蝕性氣體
6、環境溫度範圍: -40℃～+85℃(無顯示); -30℃～+70℃(有顯示); 濕度小於90%RH
7、介質溫度範圍: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、傳感器直徑：ф3、ф2.5
9、插入式傳感器探杆直徑：ф19（標準）、ф16、ф12
10、傳感器材質：316不鏽鋼、哈氏合金、鈦
11、探杆材質（保護套）： 316不鏽鋼（標準）、哈氏合金
12、雙向測量介質流量
13、模擬量輸出：流量：4-20mADC, 溫度：4-20mADC, 負載:1000Ω
14、累積脈衝量輸出
15、鍵入12段非線性修正，內置10段非線性修正
16、通訊：串口輸出RS232/RS485
17、供電電源：24VDC/600mA；220VAC/2W；110VAC/3W
18、報警：1－2路繼電器輸出、5A/220V、5A/30VDC、鍵入設定。
19、大屏幕LCD顯示：七位瞬時流量，八位累積流量
20、過程壓力:1.6Mpa（20MPa）
21、安裝工藝形式：插入式（卡套、卡套＋球閥、法蘭連接）適用於DN80以上的管道安裝，管道式（法蘭、螺紋連接）適用於DN15以上的管道安裝。
22、防爆等級：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防護等級：IP65 五、傳感器參數：
管段傳感器數據表 （螺紋連接）
| 內徑 | 重量 | 安裝長度 | 連接螺紋 | 額定壓力 | |
| 帶連接件 | 不帶連接件 | ||||
| 20 | 4.5 | 280 | R3/4″ | G1″ | 1.6MPa |
| 25 | 4.7 | 280 | R1″ | G11/4″ | |
| 40 | 5.0 | 280 | R11/2″ | G2″ | |
注：DN<20mm時，傳感器尺寸請谘詢
管段傳感器尺寸表(法蘭連接)
| 內徑 | 重量 | 安裝長度 | 法蘭尺寸（mm） | 額定壓力 | ||
| D | D0 | N×A | ||||
| 20 | 6.2 | 280 | 105 | 75 | 4×14 | 1.0 |
| 25 | 6.6 | 280 | 115 | 85 | 4×14 | |
| 32 | 7.2 | 280 | 140 | 100 | 4×18 | |
| 40 | 8.2 | 280 | 150 | 110 | 4×18 | |
| 50 | 9.6 | 280 | 165 | 125 | 4×18 | |
| 65 | 10.8 | 280 | 185 | 145 | 4×18 | |
| 80 | 13.1 | 280 | 200 | 160 | 8×18 | |
| 100 | 16.5 | 280 | 220 | 180 | 8×18 | |
| 125 | 19.6 | 290 | 250 | 210 | 8×18 | |
| 150 | 29.8 | 310 | 285 | 240 | 8×22 | |
| 200 | 40 | 340 | 340 | 295 | 8×22 | |
| 250 | 56 | 370 | 395 | 350 | 12×22 | |
| 300 | 66 | 410 | 455 | 400 | 12×22 | |
| 350 | 70 | 440 | 505 | 460 | 16×22 | |
| 400 | 75 | 480 | 565 | 515 | 16×26 | |
| 450 | 90 | 510 | 615 | 565 | 20×26 | |
| 500 | 105 | 550 | 670 | 620 | 20×26 | |
| 600 | 162 | 620 | 780 | 725 | 20×30 | |
| 700 | 180 | 690 | 860 | 810 | 24×26 | 0.6 |
| 800 | 240 | 750 | 975 | 920 | 24×30 | |
| 1000 | 390 | 890 | 1175 | 1120 | 28×30 | |
| 1200 | 650 | 1030 | 1405 | 1340 | 32×33 | |
| 1400 | 850 | 1160 | 1630 | 1560 | 36×36 | |
| 1600 | 1150 | 1290 | 1830 | 1760 | 40×36 | |
| 1800 | 1500 | 1430 | 2045 | 1970 | 44×39 | |
| 2000 | 1890 | 1560 | 2265 | 2180 | 48×42 | |
注： 表中隻給出了1.0Mpa的額定壓力，高於1.0Mpa時請谘詢
五、產品選型：| ZY-RS | 熱式氣體質量流量計 | |||||||
| 公程通徑 | -XX | 100表示DN100 | ||||||
|
安裝形式 | G | 管道式 | ||||||
| C | 插入式 | 1 | 螺紋連接 | |||||
| 2 | 法蘭連接 | |||||||
|
公稱壓力 | A | 0~0.6MPA | ||||||
| B | 0~1.0MPA | |||||||
| C | 0~1.6MPA | |||||||
| D | 0~2.5MPA | |||||||
| E | 0~4.0MPA | |||||||
| F | 0~6.4MPA | |||||||
| G | 0~10MPA | |||||||
| H | 0~16MPA | |||||||
|
工藝條件 | 0 | 普通 | ||||||
| 1 | 防腐 | |||||||
| 2 | 防爆 | |||||||
| 3 | 高溫 | |||||||
|
輸入信號 | A | 無輸出 | ||||||
| B | 4~20MA | |||||||
| C | RS485 MODBUS | |||||||
| 供電電源 | 1 | 220V AC | ||||||
| 2 | 24V DC | |||||||
