一.產品概述

ZY-AK 平衡流量計對傳統節流裝置進行了的改造，具有平衡整流的顯著特征。傳統節流裝置隻有一個流通孔徑，節流後使流體失去了理想流體，從而將差壓式流量計的優勢發揮的淋漓盡致。平衡流量幾乎適用於所有流體測量，是流體測量技術的一場革命，目前平衡流量計已經廣泛應用到石油、化工、冶金、電力、天然氣、水處理等行業。

二.產品工作原理

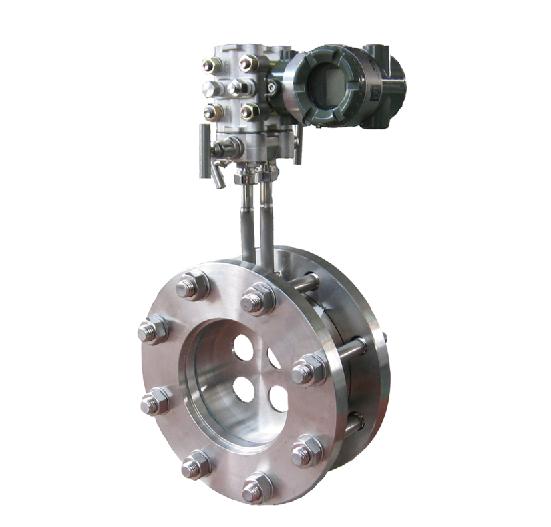

ZY-AK 平衡流量計是一種革命性的差壓式流量儀表，其工作原理與其他差壓式流量計一樣，都是基於密封管道中的能量轉換原理；在理想流體的情況下管道中的流量與差壓的平方根成正比；用測出差壓值根據伯努利方程即可計算出管道中的流量。平衡流量傳感器是一個多孔的圓盤節流裝置，安裝在管道的截麵上，每個孔的尺寸和分布是基於特殊公式和測試數據而製定的，稱為函數孔。當流體穿過圓盤的函數孔時，流體將被平衡整流，渦流被zui小化，形成近似理想流體，通過取壓裝置，可獲得穩定的差壓信號，根據伯努利方程計算出體積流量、質量流量。

三.產品特點

1、線性度高、重複性好。平衡流量傳感器具有對稱多孔結構特點，能對流場進行平衡，

降低了渦流、振動和信號噪聲，流場穩定性高，使線性度比孔板提升了5~10倍，重複性提高了54%，為0.15%，從其綜合性能來看，平衡流量計屬於流量計行列。

5:1量程比時，線性度可達±0.3%

7:1量程比時，線性度可達±0.5%

10:1量程比時，線性度可達±1.0%

2、直管段要求低。平衡流量傳感器由於流場穩定，且壓力恢複比孔板快兩倍，大大縮短了對直管段的要求其前後直管段一般為前3D後1D，zui小可以小於0.5D，從而省去大量直管段，尤其是特殊昂貴的材料的管道。

3、減少壓力。多孔對稱的平衡的設計，減少了紊流剪切刀和渦流的形成，降低了動能的損失，在同樣的測量工況下，與孔板相比減少了2.5倍的壓力損失，從而節省了相當大的運行能量成本，是一種節能型儀表，值得大量推廣。

4、耐髒汙不易堵。多孔對稱的平衡設計，減少了紊流剪切刀和渦流的形成，從而大大降低了滯留死區的形成，保證髒汙介質順利通過多個孔，減少了流體孔堵塞的機會。

5、可直接替換孔板。其與孔板具有相同的使用方法和外形，因此可以直接進行替換不需要任何管的變化和相關儀表的更改，很適合全廠能源計量EMS改造中將孔板改為平衡流量計。

6.流量測量範圍寬。根據試驗結果，平衡流量計的性能，使其流速可以從zui小到音速，其zui小雷諾數可低於200，zui大雷諾數大於107:；β值可選0.5~0.90.

7、長期穩定性好。由於其紊流剪切刀的明顯減少，大幅度降低了介質與節流件直接的摩擦，其β值長期保持不變，整個儀表無可動部件，因此可以長期保持穩定性。

8、可測高溫高壓介質。與孔板等節流裝置一樣，工作溫度壓力取決於管道和法蘭的材質和等級，工作溫度可達850℃，工作壓力可達42Mpa。

9、可測複雜工況雜質。由於其特殊的結構設計，使其具有特殊性能，它可以進行氣液兩相，各種混合氣體(如瓦斯、沼氣、煤氣等等)、各種低溫氣體（如LNG、液氮、液氧、液氫

液氯、液化乙烯、液化石油氣等等）氣液兩相介質（如濕氣）、漿料、多相水流、震動水流、電磁幹擾介質和雙向流（因為平衡流量計左右對稱）。

四.產品選型：
